4. Rozdzielczość

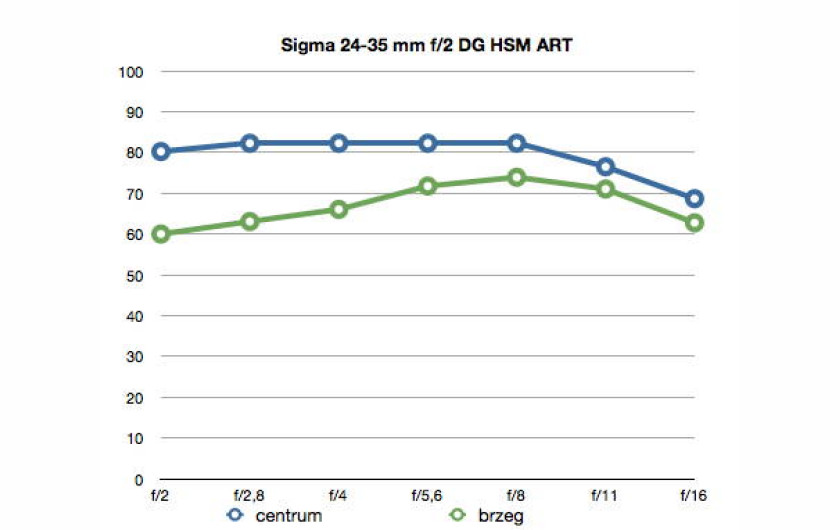

Na osi poziomej wykresu umieściliśmy przysłony, a na osi pionowej pary linii na milimetr. Za przyzwoite wyniki uznajemy te powyżej 20 lp/mm.

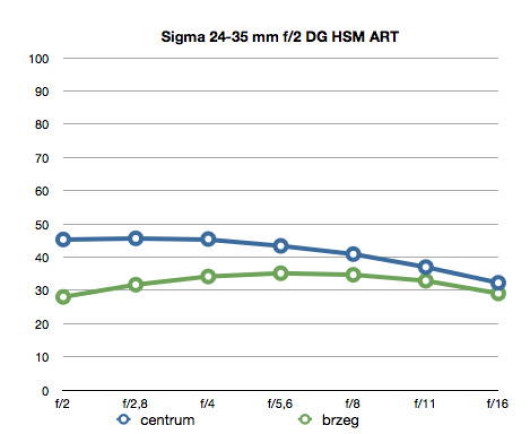

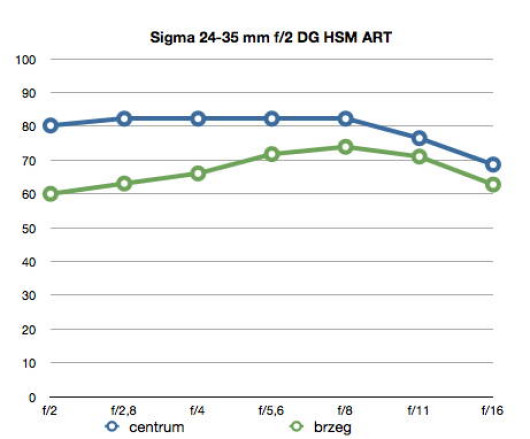

Jak możemy zauważyć na poniższym wykresie funkcji MTF50, podczas fotografowania z wykorzystaniem ogniskowej 24 mm oraz przy zapisie zdjęć w postaci plików RAW, otrzymamy dobre i co najważniejsze wyrównane wyniki rozdzielczości, nie tylko w centrum, lecz także na brzegach kadru.

Optymalna jakość w centrum kadru zostanie osiągnięta w przedziale przysłon f/2 - f/4 (około 45.55 lp/mm). Natomiast delikatny spadek rozdzielczości zanotujemy od f/5.6 (43.39 lp/mm) i wraz z przymykaniem przysłony obraz będzie tracił na jakości. Z kolei najsłabszy rezultat zanotujemy na f/16 - 32.29 lp/mm - jednak wynik ten będzie zdecydowanie wyższy od akceptowanej granicy 20 lp/mm. Producentowi należy się więc pochwała - jakość obrazu w centrum kadru jest wyrównana i stoi na wysokim poziomie.

Równie dobrze prezentuje się rozdzielczość uzyskana na brzegach kadru. Podobnie jak w centrum wykres tworzy wyrównaną linię, która nie zbliża się do granicy akceptowalności. Optymalną jakość zdjęć otrzymamy podczas fotografowania w przedziale f/4 - f/8 (około 35.16 lp/mm). Z kolei skrajne przysłony będą oferować podobną rozdzielczość - f/2 (28.20 lp/mm), f/16 (29.10 lp/mm)

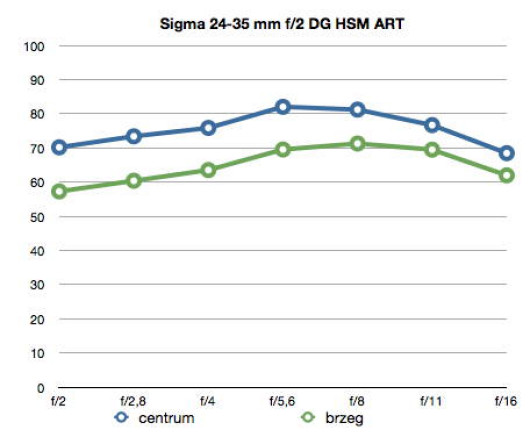

Podczas fotografowania na ogniskowej 35 mm (format plików RAW) rozdzielczość w centrum i na brzegach kadru będzie niemal taka sama (brak zauważalnych dysproporcji między liniami wykresu), choć brzegi będą oferować nieznacznie mniejszą jakość obrazu.

W centrum najwyższy rezultat funkcji MTF 50 dla 35 mm osiągniemy na przysłonie f/5.6 (40.72 lp/mm). Z kolei optymalna jakość obrazu utrzyma się w przedziale f/4 - f/11. Najniższa zanotowana wartość rozdzielczości wystąpi na maksymalnie domkniętej przysłonie f/16 - 31.87 lp/mm. Natomiast na najszerszej otwartej przysłonie f/2 jakość obrazu wyniesie 34.82 lp/mm.

Charakterystyka funkcji MTF 50 dla brzegów kadru jest łudząco podobna - wykres tworzy niemalże identyczną linię. Najlepszą jakość obrazu otrzymamy od f/4 (31.82 lp/mm) do f/11 (32.75 lp/mm). W tym przedziale odnotujemy także najwyższy wynik rozdzielczości - 33.93 lp/mm dla f/5.6. Natomiast skrajne przysłony dostarczają jakość obrazu rzędu 27.80 lp/mm (f/2) - 29.00 lp/mm (f/16).

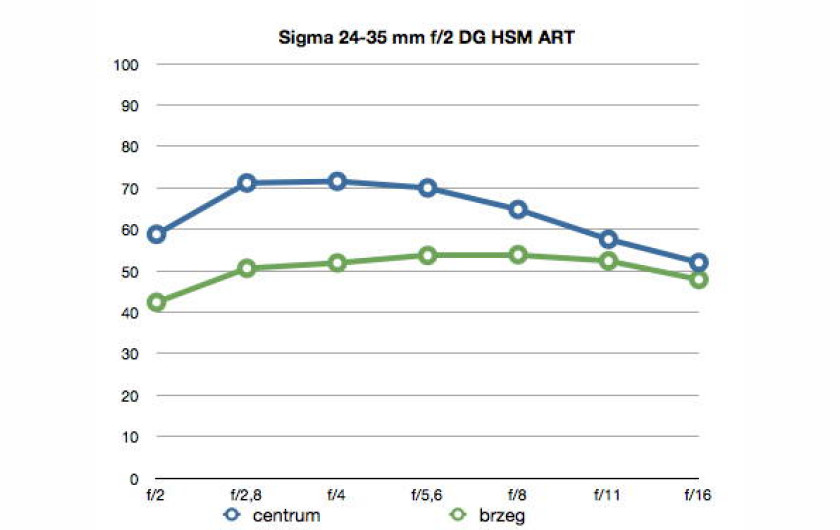

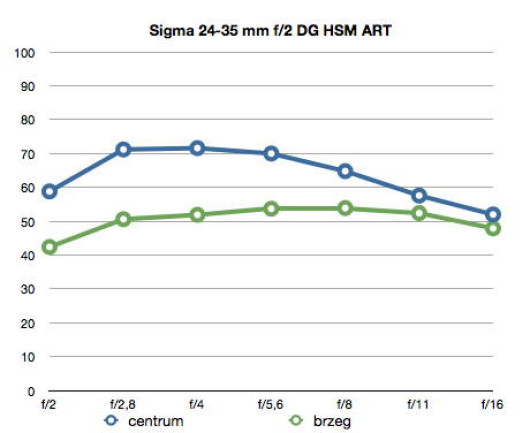

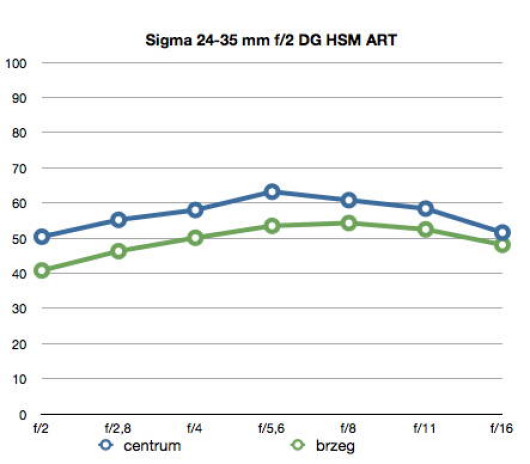

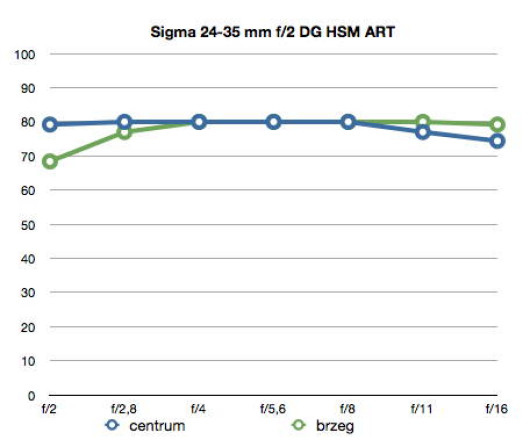

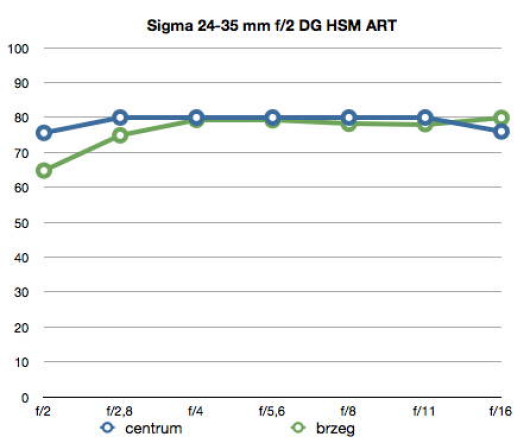

Poniżej - dla porównania - zamieszczamy również wykresy funkcji MTF50 i MTF10 dla obrazów zapisanych w formacie JPEG. Jak możemy zauważyć, zdjęcia będą prezentować znacznie wyższą rozdzielczość. Jednak zmianie ulegnie charakterystyka wykresów, co świadczy o dysproporcjach między jakością obrazu otrzymaną w centrum i na brzegach kadru.

Wykres dotyczy funkcji MTF50 dla zielonego kanału kolorystycznego. Wartości zostały uśrednione do rozmiaru pełnej klatki, tak aby były porównywalne z innymi zestawami.

]> */

]
