Na osi poziomej wykresu umieściliśmy przysłony, a na osi pionowej pary linii na milimetr. Za przyzwoite wyniki uznajemy te powyżej 20 lp/mm po standaryzacji matrycy APS-C do pełnej klatki.

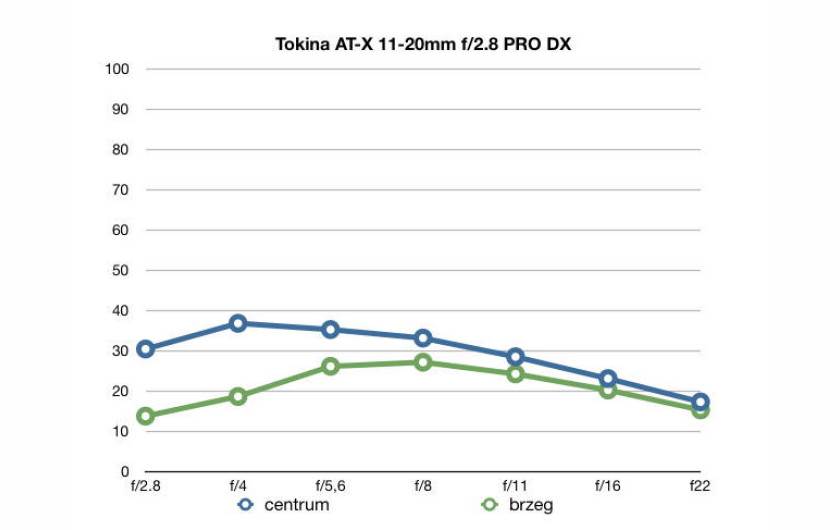

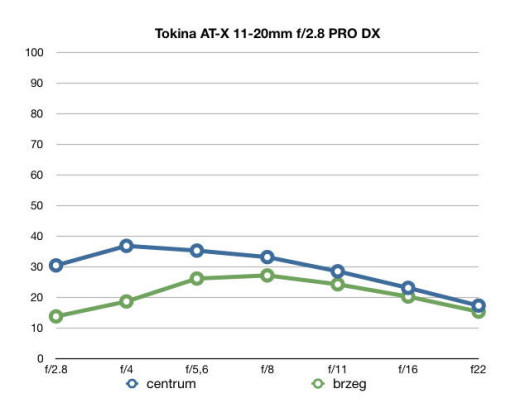

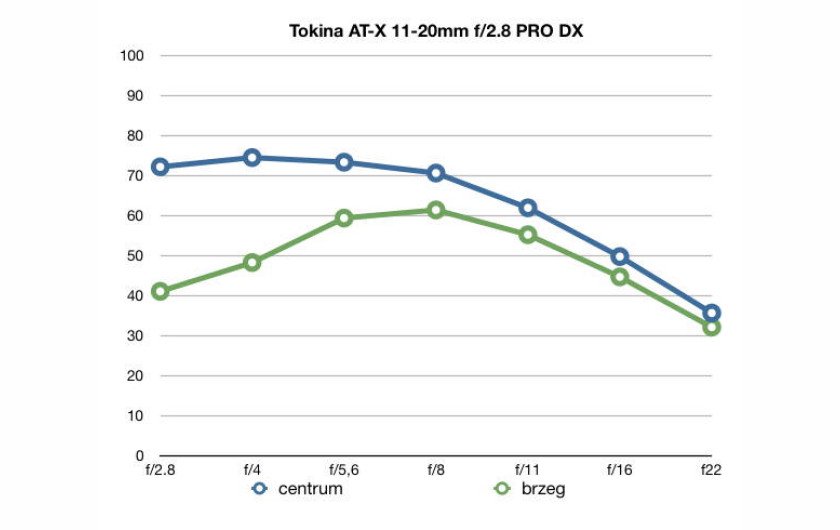

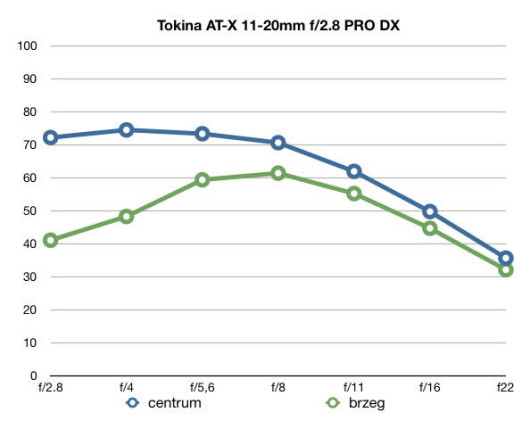

Jak możemy zauważyć na poniższym wykresie funkcji MTF50, podczas fotografowania Tokiną AT-X 11-20mm f/2.8 PRO DX w wykorzystaniem ogniskowej 11 mm i zapisie zdjęć w formacie RAW, otrzymamy dobre wyniki rozdzielczości. Optymalna jakość obrazu w centrum kadru zostanie osiągnięta już od maksymalnego otworu przysłony f/2.8 (30.53 lp/mm) aż do f/8 (33.24 lp/mm). W tym zakresie odnotujemy też najwyższą rozdzielczość wynoszącą 36.91 lp/mm (f/4). Od tego momentu wraz z przymykaniem przysłony obraz zacznie tracił na jakości. Z kolei najsłabszy rezultat zanotujemy na f/22 (17.39 lp/mm) - będzie to tym samy jedyny wynik w centrum kadru, który spadł poniżej granicy akceptowalności.
Niestety sytuacja na brzegach kadru nie wygląda już tak dobrze. Granica akceptowalności zostanie przekroczona w przedziale f/5.6 (26.23 lp/mm) - f/16 (20.34 lp/mm). Najsłabszą jakość obrazu zanotujemy na najszerzej otwartej przysłonie f/2.8 - zaledwie 13.86 lp/mm. Co więcej, akceptowalnej rozdzielczości nie będzie oferować nawet f/4 (18.74 lp/mm). Podobnie zresztą f/22 - 15.41 lp/mm. Natomiast optymalną jakość zaobserwujemy pomiędzy f/5.6 (26.23 lp/mm) i f/11 (24.35 lp/mm).
Rozdzielczość obrazu w praktyce - ogniskowa 11 mm

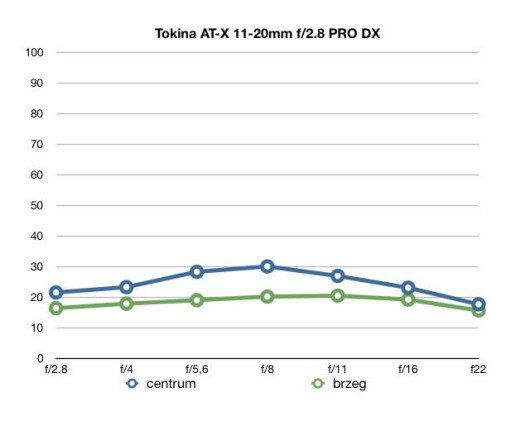

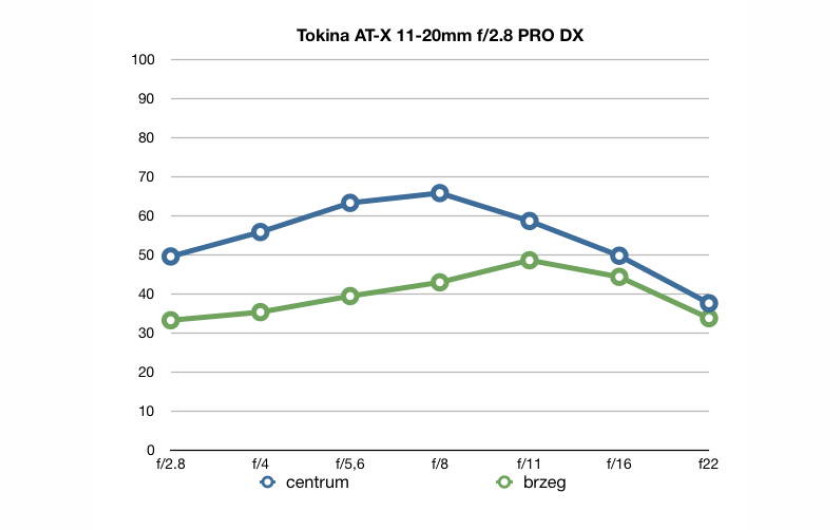

Zmiana ogniskowej na 20 mm wpłynie na charakterystykę wykresu funkcji MTF50. Zdjęcia zapisywane w formacie RAW będą oferować bardziej wyrównaną jakość obrazu - nie zauważymy dużych dysproporcji pomiędzy poszczególnymi fragmentami planu fotograficznego. W centrum najwyższy rezultat rozdzielczości osiągniemy na przysłonie f/8 (30.14 lp/mm). Z kolei optymalną jakość obrazu zaobserwujemy w przedziale f/5.6 (28.40 lp/mm) i f/11 (27.05 lp/mm). Najniższa zanotowana wartość rozdzielczości wystąpi na maksymalnie domkniętej przysłonie f/22 - 17.78 lp/mm. (poniżej akceptowalnej granicy). Natomiast na najszerszej otwartej przysłonie f/2.8 jakość obrazu wyniesie 21.64 lp/mm.
Charatkerystyka funkcji MTF50 wygenerowana dla brzegów kadru jest bardziej wyrównana, ale zdjęcia RAW będą oferować zaledwie zadowalającą rozdzielczość. Każda z przysłon będzie oscylować w granicach akceptowalności. Przekroczą ją zaledwie przysłony f/8 (20.29 lp/mm) i f/11 (20.58 lp/mm). Z kolej na f/2.8 zanotujemy rozdzielczość wynoszącą 16.52 lp/mm.
Rozdzielczość obrazu w praktyce - ogniskowa 20 mm

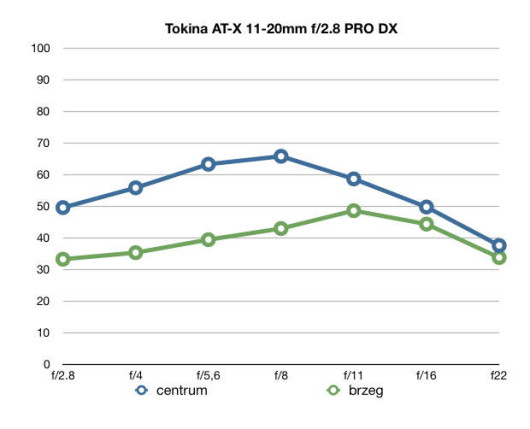

Wykres dotyczy funkcji MTF50 dla zielonego kanału kolorystycznego. Wartości zostały uśrednione do rozmiaru pełnej klatki, tak aby były porównywalne z innymi zestawami.
]> */
]
