Sony Dual BIONZ - odszumianie obrazu w A900

Autor: Michal Grzegorczyk

27 Październik 2008

Artykuł na: 4-5 minut

Jak połączyć dużą rozdzielczość z wysoką prędkością zdjęć seryjnych? Jak pogodzić wierne oddanie szczegółów z obrazem bez szumów? Zapraszamy do zapoznania się z rozwiązaniem zaproponowanym przez Sony w modelu A900.

Zostań w domu, zamów taniej!

Nie wychodź z domu i zamów online swoje ulubione pisma 20% taniej. Skorzystaj z kodu rabatowego: czytajwdomu

Sony A900 to lustrzanka uniwersalna, która jednak najlepiej czuje się w fotograficznym studiu. Dlatego też ważnym zadaniem dla jej konstruktorów było stworzenie takiego systemu odszumiania obrazu, który nie powodowałby zredukowania ogromnej przewagi jaką daje 24-megapikselowy sensor - szczegółowego obrazu. Sprzyja temu budowa samej matrycy oraz zastosowanie aż dwóch procesorów BIONZ.

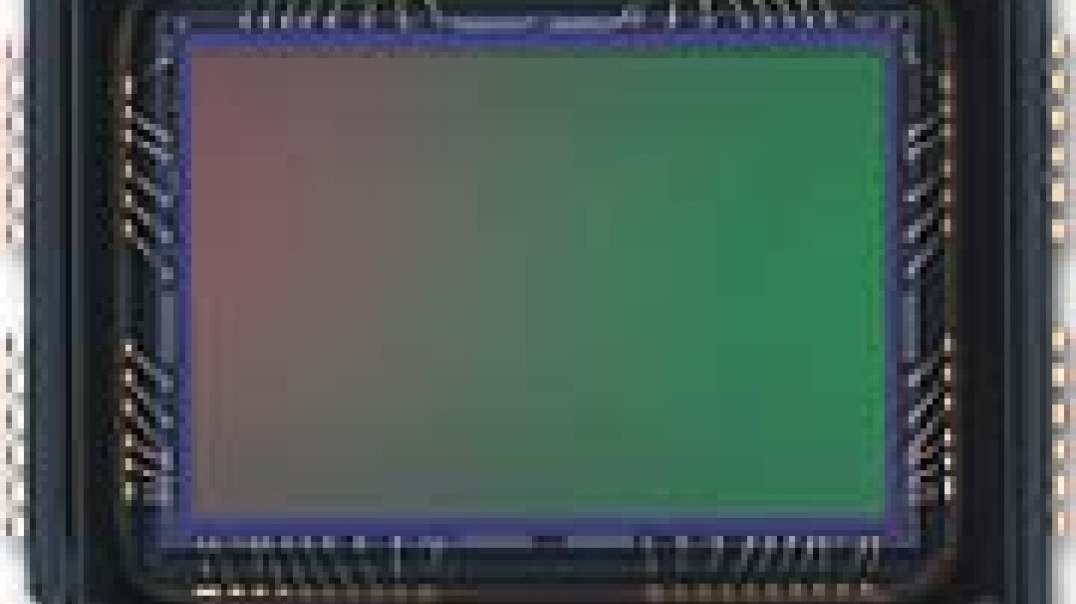

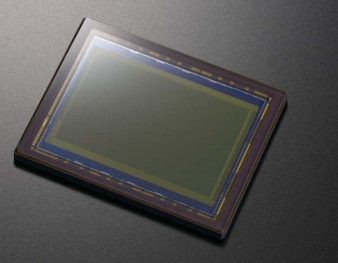

Inżynierowie firmy projektując matrycę Exmor CMOS zrezygnowali z jednego przetwornika analogowo-cyfrowego na rzecz ponad 6000 kolumnowych przetworników "on-chip", czyli pracujących równolegle bezpośrednio na matrycy. Powód zastosowania takiej konstrukcji jest prosty: chęć jak najszybszego przejścia na sygnał cyfrowy, na możliwie najwcześniejszym etapie obróbki obrazu, w celu uniknięcia interferencji i wzrostu poziomu zaszumienia sygnału analogowego.

Powyższy schemat ilustruje cały proces przetwarzania obrazu w Sony A900 w kontekście usuwania szumu. Pierwsza ramka obejmuje dwuetapowe odszumianie na matrycy Exmor CMOS. Najpierw filtrowany jest sygnał analogowy, a po konwersji A/D sygnał cyfrowy. W drugiej ramce zilustrowano, również dwuetapowe odszumianie "surowego" materiału cyfrowego przez procesory jednostki Dual BIONZ. Na chwilę przed konwersją do formatu JPEG odbywa się jeszcze przetwarzanie i dostosowywanie innych parametrów obrazu - kolorów, przejść tonalnych, kontrastu itd. Zamknięciem całości (o ile użytkownik tak zdecyduje) może być kompresja obrazu zgodnie ze specyfikacją JPEG i zapisanie go na kartę pamięci. Dzięki dwóm procesorom na pokładzie Sony uzyskał bardzo bardzo dobry wynik prędkości obróbki obrazu. A900 osiąga 5 kl/s. Należy jednak pamiętać, że rozdzielczość jednej klatki to 24,6 MP, co w prostym przeliczeniu daje 123 MP/s. Jak się to ma do innych modeli - łatwo wyliczyć.

Producent w modelu Sony A900 musiał pogodzić ze sobą kilka trudno łączących się elementów układanki: duży rozmiar plików ze sporą szybkością zdjęć seryjnych, szczegółowy obraz jaki dają ponad 24 megapiksele rozdzielczości ze skutecznym odszumieniem zdjęć. Doświadczenie zdobyte podczas opracowywania poprzednich lustrzanek pozwoliło znaleźć złoty środek
